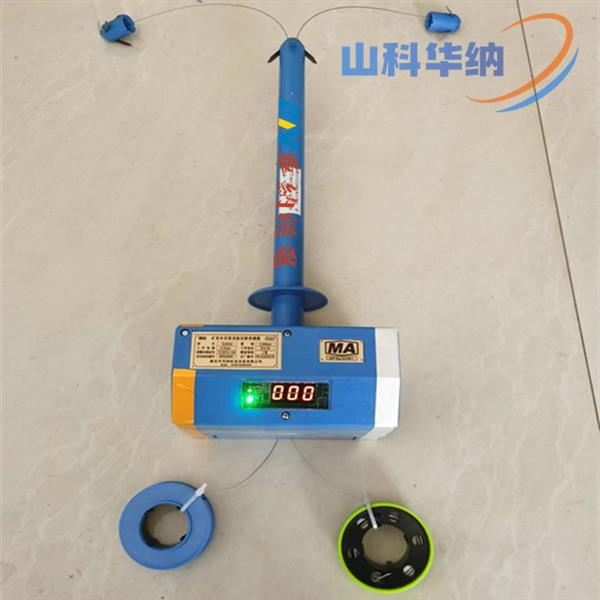

標題GUD320型一體式礦用頂板位移計

礦用頂板位移計安裝要求詳解

一、135*0538*5101安裝位置與間距要求

1. 常規安裝
   • 安裝在巷道頂板正中位置，位置誤差不超過0.3米。
   • 一般巷道每隔10米安裝一臺；臨近采空區時，加密至每隔5米安裝一臺。
2. 特殊地段補裝
   • 斷層、破碎帶、應力集中區及交叉點必須增設頂板離層儀，確保監測無死角。

二、鉆孔施工標準

1. 鉆孔參數
   • 直徑：28-42毫米（根據錨索直徑匹配）。
   • 深度：比錨索錨入深度深1米，確�；�點固定在穩定巖層。
   • 質量要求：鉆孔平直，孔內沖洗干凈，無巖屑殘留。
2. 鉆孔工具
   • 使用Φ27mm或Φ28mm合金鋼鉆頭，保證鉆孔精度。

三、安裝步驟與操作規范

1. 設備組裝
   • 將位移計分成兩節組裝，埋設時對接成整體，確保結構穩定性。
2. 基點固定
   • 深基點：固定在鉆孔深部5米處的穩定巖層內。
   • 淺基點：固定在鉆孔2-2.5米處（與錨桿端部深度一致）。
   • 錨桿支護巷道：深部錨固點深入穩定巖層300毫米以上，淺部錨固點與錨桿端部平齊。
3. 測桿調節
   • 安裝后擰松鎖緊螺釘，使測桿處于自由活動狀態，確保能準確反映頂板位移。

四、測點配置與量程要求

1. 測點數量
   • 常規配置6個測量點（可定制），部分型號支持8個測點，覆蓋不同深度巖層。
2. 量程與精度
   • 大量程200毫米（部分型號達800毫米），讀數精度1毫米，滿足細微位移監測需求。

五、安裝注意事項

1. 安全操作
   • 搭設穩固腳手架，兩人以上配合安裝，禁止單人作業。
   • 避免測桿承受偏心載荷，防止外力撞擊導致精度損失。
2. 方向與垂直度
   • 測桿需與被測位移方向一致，或與頂板表面保持垂直，確保數據準確性。
3. 初始讀數記錄
   • 安裝完成后立即記錄初始讀數，并定期觀測（距掘進面100米內每日一次，100米外每周一次）。

六、特殊條件處理

1. 頂板破碎加固
   • 若頂板破碎嚴重，建議使用化學注漿材料（如凝固力）進行加固，快速穩定巖層。
2. 高風險區域監測
   • 巷道交叉點、斷層及圍巖破碎帶優先選用聲光報警型頂板離層自動監測系統，提升預警能力。

七、維護與校準

1. 定期檢查
   • 每月檢查設備固定情況，清理孔口測讀裝置，防止堵塞。
2. 精度校準
   • 長期使用或拆洗后，需重新標定百分表或千分表，確保測量精度。

總結：礦用頂板位移計的安裝需嚴格遵循位置、鉆孔、基點固定、測點配置等規范，結合特殊地段補裝和定期維護，可有效監測頂板離層情況，為煤礦安全生產提供科學依據。
